Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Jacket Material: | PE |
|---|---|---|---|
| Fiber quality: | 48 / 64 / 72 / 96 / 144 | Jacket Color: | Black/Customized |
| Cable diameter: | 14.5±0.5 mm for 144core | Package: | Wooden reel ,1km/roll |
| Application: | Long distance telecom | Chứng nhận: | ISO9001/CE/ROHS |
| Làm nổi bật: | Cáp quang ADSS,Cáp quang ADSS,Cáp quang sợi ADSS |
||
Không kim loại trung tâm ống lỏng ngoài trời cáp ADSS Cáp sợi quang LSZH Jacket SM G652D
Định nghĩa:
Tất cả Dielectric tự hỗ trợ Cáp quang ADSS là ống lỏng.được đặt trong một ống lỏng làm bằng nhựa mô-đun cao.Các ống (và chất lấp) được gắn xung quanh một FRP (Fiber Reinforced Plastic) như một trung tâm phi kim loạithành phần sức mạnh vào một lõi cáp nhỏ gọn và tròn.
Sau khi lõi cáp được lấp đầy với hợp chất lấp đầy.được phủ bằng lớp phủ PE (polyethylene) mỏng bên trong. Sau khi một lớp sợi aramid được áp dụng trên lớp bên trongvỏ như thành phần sức mạnh, cáp được hoàn thành bằng vỏ ngoài PE hoặc AT (chống theo dõi).
Đặc điểm:
1Cấu trúc không kim loại cung cấp cách điện tốt, chống sét tuyệt vời.
2Thiết kế thích hợp, kiểm soát chính xác cho độ dài thừa sợi và rõ ràng quy trình nhánh làm cho các cáp
đặc tính cơ học và môi trường tuyệt vời.
3Khả năng chống điện từ.
4Sử dụng sợi aramid cường độ cao như một thành phần chống kéo, mạnh mẽ, nhẹ và đường kính cáp nhỏ, phù hợp
cho các tình huống khí hậu và thời gian lắp đặt khác nhau.
5. AT đặc biệt (Anti-Track) bảo vệ vỏ bên ngoài, khả năng chống ăn mòn điện mạnh mẽ.
Ứng dụng:
1. viễn thông đường dài, LAN trong khu vực điện áp cao hoặc truy cập mạng viễn thông;
2. Đối với hệ thống truyền tải năng lượng, nhiều khu vực sấm sét và cao điện từ không tham chiếu.
Bảng dữ liệu:
| Phân số của đường kính bên ngoài mm | Trọng lượng tham chiếu kg/km |
Đánh giá. Max workingtension CN |
Căng suất hoạt động tối đa cho phép CN |
Sức mạnh phá vỡ CN |
CSA phần cứng mm2 | Mô-đun độ đàn hồi KN/mm2 | hệ số giãn nở nhiệt × 10-6/k | |
| PE | AT | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33.0 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40.0 | 20.1 | 0.1 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48.0 | 24.0 | - 0.4 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51.0 | 25.1 | - 0.5 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | - 0.8 |
Đặc điểm:
1. Có thể được cài đặt mà không cần tắt điện
2. Hiệu suất AT xuất sắc. inductive tối đa tại điểm hoạt động của lớp phủ AT có thể đạt 25KV
3- Trọng lượng nhẹ và đường kính nhỏ làm giảm tải trọng do băng và gió và tải trọng trên tháp và đằng sau.
4. Chiều dài dải rộng lớn và dải lớn nhất là trên 1000m
5. Hiệu suất tốt của độ bền kéo và nhiệt độ
6. Tuổi thọ thiết kế là hơn 30 năm

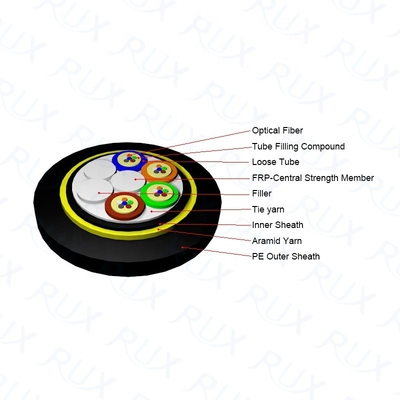

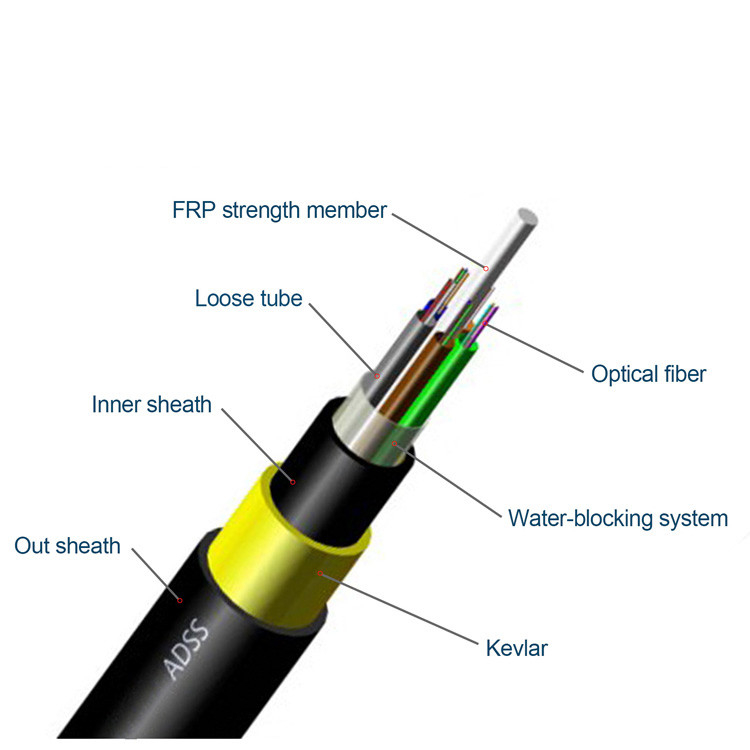

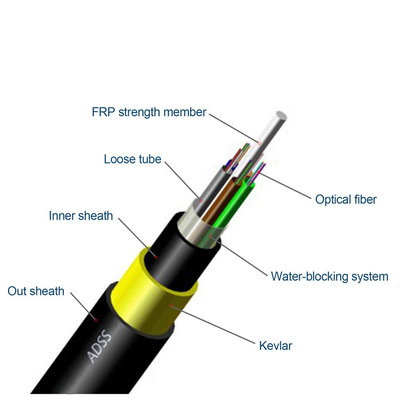

Cấu trúc
ADSSlà ống lỏng bị mắc kẹt.Sợi được đặt vào một ống lỏng được làm bằng nhựa mô-đun cao.Các ống được lấp đầy với một hợp chất lấp đầy chống nước.
Các ống (và chất lấp) bị mắc kẹt xung quanh FRPSau khi lõi cáp được lấp đầy với hợp chất điền,Nó được phủ bởi một lớp vỏ bên trong polyethylene (PE) mỏngSau khi hai lớp vải Aramid được áp dụng theo hai hướng trên lớp bên trong như thành viên sức mạnh, cáp được hoàn thành bằng lớp ngoài PE hoặc AT (chống theo dõi).
