Mô hình đơn SM 12 Core FC APC Simplex MPO MTP
| Polarity: | A/B/C | Loss data: | Elite loss/Standard loss |
| MPO Connector: | Female / Male | Cable color: | Yellow |
| Cable Material: | LSZH / OFNP / PVC | Fiber type: | G652D / G657A /G657B |
| SC Connector Type: | APC Simplex | Breakout lengthe: | 0.5M / 1M /1.5M / Customized |
| High Light: | Simplex MPO MTP,MTP MPO 12 lõi,Đơn chế độ SM MPO MTP |
||
Chế độ đơn SM 12 Core FC APC Simplex MPO MTP
Dây nhảy Breakout đơn mode SM MPO-12 lõi FC APC Simplex Đầu nối màu xanh lá cây
Mô tả:
Cáp quang cross over đa mode MTP và MPO. Cáp cross over MPO có các cấu hình có sẵn là Female sang female hoặc male sang male và male sang female.
Các tùy chọn cáp bao gồm, Áo khoác được đánh giá Riser, áo khoác được đánh giá Plenum, LSZH. Cáp tròn, cáp ribbon hoặc cáp ribbon trần.
Phiên bản male có chân MTP. Có sẵn trong các cấu hình mảng 4,8,12, 24 và 48 sợi.
Chúng tôi sử dụng đầu nối quang USConec MTP cho tất cả các đầu cuối MTP và MPO của chúng tôi để đạt được hiệu suất cao nhất. Nhiều tùy chọn và kết hợp bổ sung có sẵn. Tất cả các cáp quang đa sợi đều có thể tùy chỉnh.
Đầu nối đa mode MTP là đầu nối được đánh bóng phẳng mtp. Có một phiên bản tổn thất thấp cho đa mode 50/125 theo yêu cầu của khách hàng.
Cáp MPO/MTP có áo khoác màu Aqua để nhận dạng cáp.
Đầu nối MTP là đầu nối Usconec Elite Female hoặc Male Vỏ màu vàng, Cáp là cáp Mini Core 12 sợi Singlemode, Bộ Fan-out tròn, Breakout 2.0mm. Màu sợi bên trong từ 1~12 là Xanh lam, Cam, Xanh lục, Nâu, Xám, Trắng, Đỏ, Đen, Vàng, Tím, Hồng, Xanh ngọc.
Đặc trưng:
Đầu nối MTP / MPO Push-Pull để kết nối cáp quang nhanh chóng
Đầu nối tab Push/Pull cung cấp khả năng truy cập tối đa trong các cài đặt mật độ cao; cài đặt / tháo bằng một tay
Mật độ gấp 12 lần so với đầu nối kiểu SC
Không cần cáp fan-out dài hoặc các đường cáp song công dài riêng lẻ
Thiết kế mật độ cao giúp giảm chi phí lắp đặt
Sợi đa mode được đánh giá 50/125 OM3, 850nm
Áo khoác được đánh giá Plenum
Nhãn ID cáp duy nhất để Kiểm soát chất lượng và Khả năng truy xuất nguồn gốc
Mỗi cáp được kiểm tra 100% về tổn thất chèn thấp và phản xạ ngược
Dữ liệu kiểm tra được cung cấp với mỗi cáp
Chiều dài tùy chỉnh có sẵn
Thông số kỹ thuật MTP/MPO:
| Loại | Đơn mode | Đơn mode | Đa mode | |||
| (Đánh bóng APC) | (Đánh bóng UPC) | (Đánh bóng PC) | ||||
| Số lượng sợi | 8,12,24, v.v. | 8,12,24, v.v. | 8,12,24, v.v. | |||
| Loại sợi | G652D, G657A1, v.v. | G652D, G657A1, v.v. | OM1, OM2, OM3, v.v. | |||
| Tổn thất chèn tối đa | Elite | Tiêu chuẩn | Elite | Tiêu chuẩn | Elite | Tiêu chuẩn |
| Tổn thất thấp | Tổn thất thấp | Tổn thất thấp | ||||
| ≤0.35 dB | ≤0.75dB | ≤0.35 dB | ≤0.75dB | ≤0.35 dB | ≤0.60dB | |
| Tổn thất phản hồi | ≥60 dB | ≥60 dB | NA | |||
| Độ bền | ≥500 lần | ≥500 lần | ≥500 lần | |||
| Nhiệt độ hoạt động | -40℃ ~ +80℃ | -40℃ ~ +80℃ | -40℃ ~ +80℃ | |||
| Bước sóng kiểm tra | 1310nm | 1310nm | 1310nm | |||

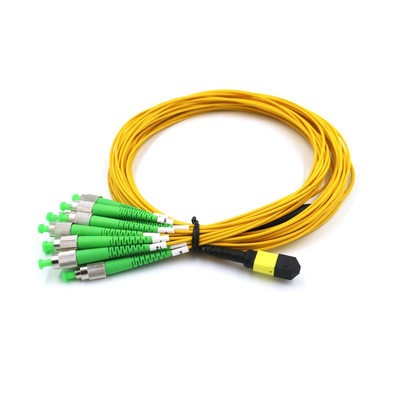

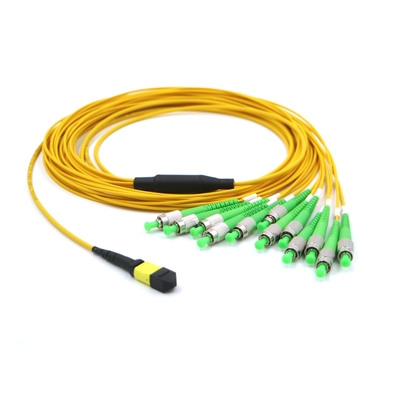

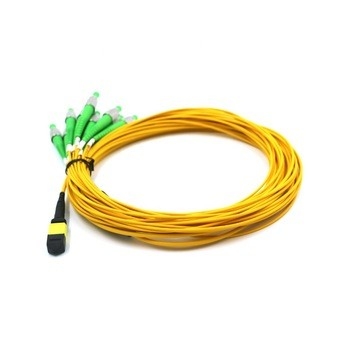

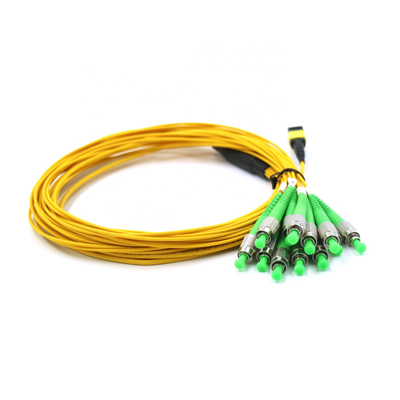

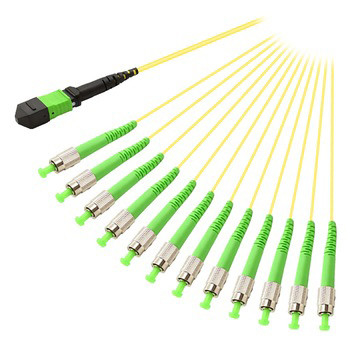

Hình ảnh sản phẩm:
-
LMeet the standard of Telcordia GR-1435-CORE compliant.
-
2Good quanlity,cooperate for long time,reliable!
-
MThe Product portfolio have been upgraded,Production lead time had been optimized,more flexible.
