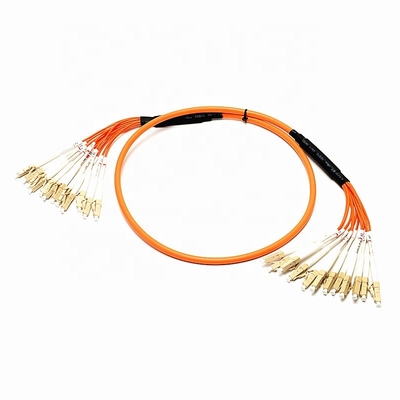

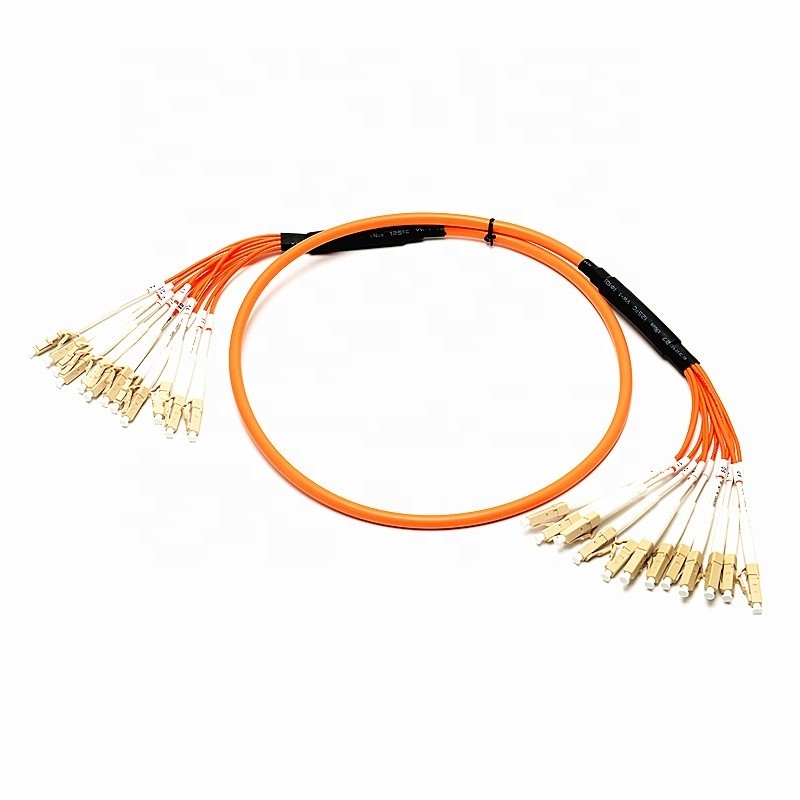

1310nm OM2 2,0mm 12C Multi-Mode Fiber Optic Patch Cords
| Product name: | Branch Fiber patch cord | Cable color: | Orange |
| length: | 1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | LC/UPC to LC/UPC | Model: | MultiMode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| High Light: | Các dây cáp dán sợi quang đa chế độ,2.0mm 12C sợi quang dây dán,1310nm OM2 cáp vá quang |
||
Dây nhảy quang 1310nm OM2 2.0mm 12C Multimode
1. Tính năng
1. Suy hao phản xạ cao
2. Suy hao chèn thấp
3. Dây nhảy đạt chuẩn RoHS, ISO9001
4. Vỏ bọc LZSH hoặc PVC
5. Đầu nối sợi quang CCTC loại A
Dây nhảy quang thông thường
2. Ứng dụng1). Phòng truyền thông
2). FTTH (Fiber to The Home - Sợi quang đến tận nhà)
3). LAN (Local Area Network - Mạng cục bộ)4). FOS (Fiber Optic Sensor - Cảm biến sợi quang)5). Hệ thống thông tin liên lạc bằng sợi quang
6). Thiết bị kết nối và truyền dẫn sợi quang7). Khả năng sẵn sàng chiến đấu quốc phòng3. Thông số kỹ thuật
LoạiTiêu chuẩn, Chuyên dụngKiểu
LC, SC, ST, FC.MU, DIN, D4, MPO, SC/APC, FC/APC, LC/APC.MU/APCSợi quang
Singlemode/Multimode
50/125, 62.5/125 (Multimode) OM2&OM1
50/125, 10G (Multimode) OM3
| Cáp | Simplex, Duplex |
| Φ3.0mm, Φ2.0mm, Φ0.9mm | PVC hoặc LSZH |
| Kiểu đánh bóng |
UPC, SPC, APC (8°& 6°) Suy hao chèn ≤ 0.1dB (Đối với Singlemode Chuyên dụng) |
| ≤ 0.25dB (Đối với Singlemode Tiêu chuẩn) |
≤ 0.25dB (Đối với Multimode) Được kiểm tra bởi JDS RM 3750 Suy hao phản xạ |
| (Singlemode) | UPC ≥ 50dB |
| SPC ≥ 55dB |
APC ≥ 60dB (typ.65dB) Được kiểm tra bởi JDS RM3750 Độ lặp lại ±0.1dB |
|
Nhiệt độ hoạt động -40 |
0 C đến 85 0 C |
| Yêu cầu hình học | ( Singlemode) |
| Bán kính đầu mút Ferrule | 7mm ≤ R ≤ 12mm (Đối với APC)Độ lệch tâm ≤ 50 μm (Đối với Tiêu chuẩn)Độ lệch tâm ≤ 30 μm (Đối với Chuyên dụng)Độ lệch tâm ≤ 50 μm (Đối với Tiêu chuẩn)Undercut -50nm ≤ U ≤ 50nm |
|
Được kiểm tra bởi DORC ZX-1 4. Thông số kỹ thuật & Hiệu suất |
Loại sợi Singlemode (Đánh bóng APC) Multimode (Đánh bóng PC/Phẳng) Thông số Tiêu chuẩn Suy hao thấp Tiêu chuẩn |
Suy hao thấpSuy hao chèn tối đa<0.70
| MU | <0.70dB | <0.35dB | ||
| Suy hao phản xạ | Độ bền | 500 lần giao phối | Độ bền | 500 lần giao phối |
| Nhiệt độ hoạt động | -40C đến 80C | Bước sóng kiểm tra | 1310nm | 850nm |
| 5. Danh sách sản phẩm | Ống bọc | Đầu nối | ||
| Loại sợi | Số lượng cáp | |||
| Ferrule | Đầu nối | |||
| 0.9mm | 2.0mm | 3.0mm | ||
LCFC
| SC | MPO | MU | D4 | MTRJ | MPO |
|
DIN 9/125um SM 50/125um MM |
62.5/125um MM OM3 OM4 Simplex Duplex Đa sợi Dạng dải PC APC
|
UPC 1M 2M 3M4M 5M |
......... Tùy chỉnh Đảm bảo chất lượng: (1) |
Đảm bảo nguồn . Các nhà cung cấp lâu năm giữ cho chất lượng nguyên liệu ổn định. Tất cả các sản phẩm đều được chứng nhận ROHS và đáp ứng yêu cầu về mức chất lượng xuất khẩu. (2) |
Kiểm tra chất lượng. 1； Nguyên liệu thô sẽ chỉ được đưa vào dây chuyền sản xuất sau khi vượt qua kiểm tra IQC , 2；IPQC kiểm tra dây chuyền sản xuất để đảm bảo rằng sản xuất đáp ứng các yêu cầu về chất lượng. |
(3)Kiểm tra quang học.Sản phẩm của chúng tôi tuân thủ các tiêu chuẩn IEC và ITU

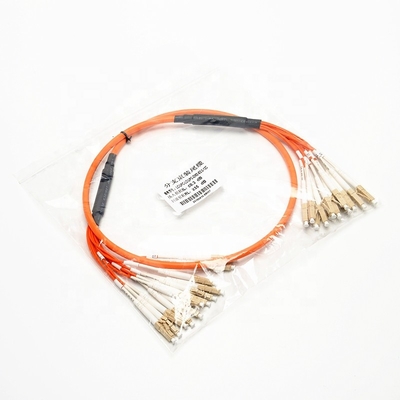

(4) Ít nhất 30% kiểm tra tại chỗ của Bộ phận Đảm bảo Chất lượng sau khi sản phẩm hoàn thành.Hình ảnh sản phẩm:Hình ảnh nhà máy:Đóng gói:
-
