Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Product name: | Fiber patch cord | Cable color: | Yellow or customized |
|---|---|---|---|
| length: | 1m,2m,3m 100m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | SC/APC | Model: | Single Model |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,G657A,G657B3 |
| Làm nổi bật: | Dây nhảy quang 4.6mm SM,Dây nhảy quang G657A1,Dây nối quang G657A1 |
||
Dây nhảy quang G657A1 H Connector SC APC 4.6mm SM
Đặc điểm
* Hiệu suất cao trong IL & RL
* Đầu nối và cụm 4, 8, 12 và 24 sợi
* Được thiết kế cho các ứng dụng SM và MM có độ suy hao thấp và suy hao tiêu chuẩn
* Giải pháp kinh tế để chấm dứt hàng loạt sợi quang
* Thích hợp cho ứng dụng MPO/MTP
* Tuân thủ chỉ thị 200/95/EC (RoHS)
* Đầu nối MPO tuân thủ IEC-61754-7
Ứng dụng
Hiệu suất quang học:
|
Số lượng cáp
|
12
|
24
|
||
|
Mô hình sợi quang
|
G.657A1
|
|||
|
Thành phần chịu lực
|
Vật liệu
|
Sợi Aramid
|
||
|
Vùng đệm chặt
|
Vật liệu
|
PVC
|
||
|
Đường kính (±0.06)mm
|
0.90
|
|||
|
Độ dày (±0.03)mm
|
0.30
|
|||
|
Vỏ ngoài
|
Vật liệu
|
TPU
|
||
|
Màu sắc
|
Đen
|
|||
|
Độ dày (±0.1)mm
|
0.8
|
1.2
|
||
|
Đường kính cáp (±0.2)mm
|
6.2
|
8.5
|
||
|
Trọng lượng cáp (±5)kg/km
|
35
|
68
|
||
|
Bán kính uốn cong tối thiểu
|
Không có lực căng
|
10.0×Cable-φ
|
||
|
Dưới lực căng tối đa
|
20.0×Cable-φ
|
|||
|
Phạm vi nhiệt độ
(℃) |
Lắp đặt
|
-20~+60
|
||
|
Vận chuyển & Lưu trữ
|
-40~+70
|
|||
|
Vận hành
|
-40~+70
|
|||
|
Loại đầu nối
|
Mức hiệu suất
|
Lực kéo
|
|||||
|
Tiêu chuẩn
|
Elite
|
||||||
|
Đầu nối
|
Chế độ
|
Bề mặt cuối
|
IL(db)
|
RL(db)
|
IL(db)
|
RL(db)
|
(N)
|
|
LC/SC/FC/ST
|
SM
|
PC
|
≤0.2
|
≥50
|
≤ 0.15
|
≥50
|
≥68N
|
|
UPC
|
≤0.2
|
≥55
|
≤0.15
|
≥55
|
|||
|
APC
|
≤0.2
|
≥60
|
≤0.15
|
≥60
|
|||
|
MM
|
PC
|
≤0.2
|
≥35
|
≤0.15
|
≥35
|
||
|
MPO/MTP
|
SM
|
APC
|
≤0.7
|
≥60
|
≤0.35
|
≥60
|
≥68N
|
|
MM
|
PC
|
≤0.5
|
≥20
|
≤0.35
|
≥20
|
||
|
MIRJ
|
SM
|
PC
|
≤0.5
|
≥50
|
/
|
/
|
≥68N
|
|
MM
|
PC
|
≤0.5
|
≥35
|
/
|
/
|
||
(1) Đảm bảo nguồn gốc. Các nhà cung cấp lâu năm giữ cho chất lượng nguyên liệu ổn định. Tất cả các sản phẩm đều được chứng nhận ROHS và đáp ứng yêu cầu về mức chất lượng xuất khẩu.
(2) Kiểm tra chất lượng. 1；Nguyên liệu thô sẽ chỉ được đưa vào dây chuyền sản xuất sau khi vượt qua kiểm tra IQC,
2；IPQC kiểm tra dây chuyền sản xuất để đảm bảo rằng sản xuất đáp ứng các yêu cầu về chất lượng.
3；OQC kiểm tra hiệu suất sản phẩm và kiểm tra bao bì để đảm bảo rằng mỗi sản phẩm đáp ứng các yêu cầu về chất lượng của khách hàng
(3) Kiểm tra quang học. Sản phẩm của chúng tôi tuân thủ các tiêu chuẩn IEC và ITU
(4) Ít nhất 30% kiểm tra ngẫu nhiên của Bộ phận Đảm bảo Chất lượng sau khi sản phẩm hoàn thành.

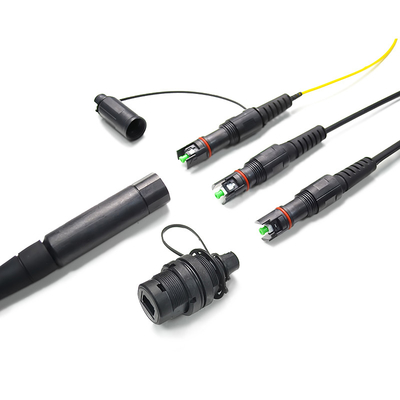

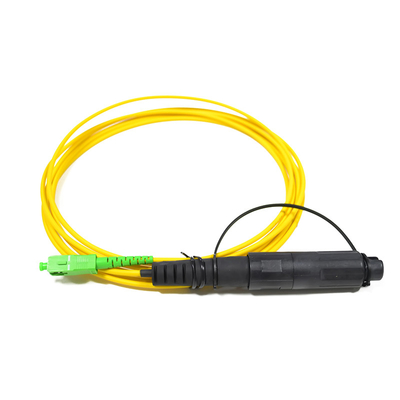

Hình ảnh sản phẩm
