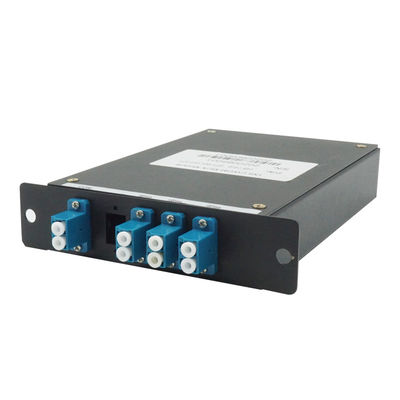

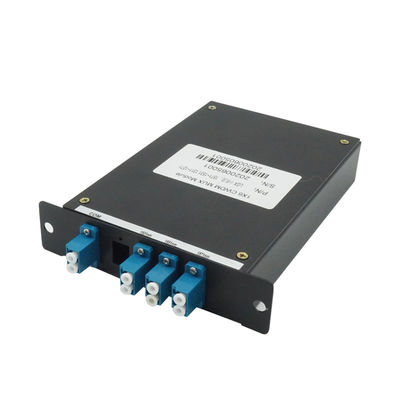

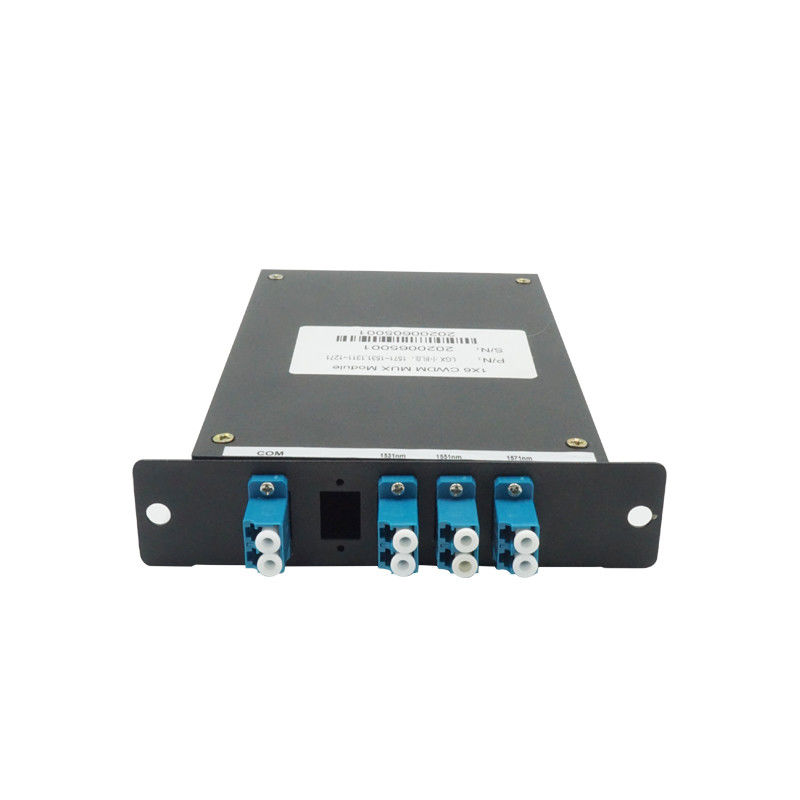

Mô-đun Simplex LC Multiplexer Mux 1X6 WDM CWDM DWDM
| Model No.: | 1*6 CWDM | Wavelength: | 1270~1610nm |
| Material: | LGX Box | Type: | Mux or Demux |
| Polarization dependent loss: | ent loss: ≤0.2dB | Connector: | Simplex LC |
| Warranty: | 1 Year | Channel Uniformity: | : ≤0.6dB |
| High Light: | 1X6 WDM CWDM DWDM,1X6 CWDM,Mô-đun CWDM Multiplexer Mux |
||
Bộ ghép kênh Simplex LC Mux 1X6 WDM CWDM DWDM Module
Bộ ghép kênh/tách kênh 1X6 CWDM module CWDM thiết bị viễn thông cáp quang
Mô tả
1. Bộ ghép kênh phân chia theo bước sóng thô (CWDM Mux/Demux) sử dụng công nghệ phủ màng mỏng và thiết kế độc quyền về đóng gói vi quang liên kết kim loại không cần chất trợ dung.
2. Nó cung cấp suy hao chèn thấp, cách ly kênh cao, băng thông rộng, độ nhạy nhiệt độ thấp và đường dẫn quang không chứa epoxy
Đặc trưng
1. Mô-đun quang CWDM áp dụng công nghệ CWDM, có thể kết hợp các tín hiệu quang học của các bước sóng khác nhau thông qua WDM bên ngoài, vì nó truyền qua một sợi quang duy nhất, do đó tiết kiệm tài nguyên sợi quang.
2. Đồng thời, bộ thu cần sử dụng WDM để phân tách tín hiệu quang phức tạp.
3. Ngoài ra, các mô-đun quang CWDM có thể được cắm vào các cổng SFP của bộ chuyển mạch hoặc bộ định tuyến.
Ứng dụng
Các mô-đun quang CWDM được sử dụng rộng rãi trong khuôn viên trường, trung tâm dữ liệu, FTTH, kênh sợi 1G và 2G, gigabit Ethernet trong MAN, hệ thống an ninh và
hệ thống bảo vệ và các lĩnh vực khác.
Thông số kỹ thuật:
Thông số
|
4 Kênh
|
8 Kênh
|
16 Kênh
|
18 Kênh
|
Mux
|
|||||
|
Demux
|
Bước sóng kênh (nm)
|
Demux
|
Bước sóng kênh (nm)
|
Demux
|
Bước sóng kênh (nm)
|
Demux
|
Bước sóng kênh (nm)
|
||
|
1270~1610/1271~1611
|
Độ chính xác bước sóng trung tâm (nm)
|
||||||||
|
±0.5
|
Khoảng cách kênh (nm)
|
||||||||
|
20
|
Băng thông kênh (@-0.5dB băng thông (nm)
|
||||||||
|
+/-7.5/+/-6.5
|
Suy hao chèn (dB)
|
||||||||
|
≤1.5
|
Độ gợn sóng kênh (dB)
|
≤3.5
|
Tính đồng nhất của kênh (dB)
|
Tính đồng nhất của kênh (dB)
|
|||||
|
≤0.6
|
≤1.0
|
≤1.5
|
Độ gợn sóng kênh (dB)
|
Độ gợn sóng kênh (dB)
|
|||||
|
0.3
|
Cách ly (dB)
|
||||||||
|
Kề nhau
|
>30
|
Biểu thị không có bộ lọc
|
|||||||
|
>40
|
Suy hao chèn (dB)
|
||||||||
|
Biểu thị bằng bộ lọc
|
>30
|
Biểu thị không có bộ lọc
|
|||||||
|
>12
|
Độ nhạy nhiệt độ suy hao chèn (dB/℃)
|
||||||||
|
<0.005
|
Dịch chuyển nhiệt độ bước sóng (nm/℃)
|
||||||||
|
<0.002
|
Suy hao phụ thuộc phân cực (dB)
|
||||||||
|
<0.1
|
Tính định hướng (dB)
|
||||||||
|
<0.1
|
Tính định hướng (dB)
|
||||||||
|
＞50
|
Suy hao phản hồi (dB)
|
||||||||
|
＞45
|
Xử lý công suất tối đa (mW)
|
||||||||
|
300
|
Nhiệt độ hoạt động (℃)
|
||||||||
|
-40~+85
|
Kích thước gói (mm)(hộp LGX)
|
||||||||
|
-40~+85
|
Kích thước gói (mm)(hộp LGX)
|
||||||||
|
L155.5xW102(129)xH29
|
|
||||||||
-
