PLC Splitter IP65 tường gắn trên không sợi quang
| Splitter: | 2:32,2:16 | Dimension: | φ230*550 |
| Cable diameter: | φ7-φ22 | Cable port: | 4 in ,4 out |
| Capacity of splice tray: | 24 Single fiber | Max qty of splice tray: | 6 |
| Max capacity: | 144 Single fiber | Material: | MPP |
| Sealing structure: | Heat shrinkable sealing structure silicon gum material | ||
| High Light: | Khung sợi quang trên không,PLC Splitter Fiber Optic,MPP Hộp quang sợi |
||

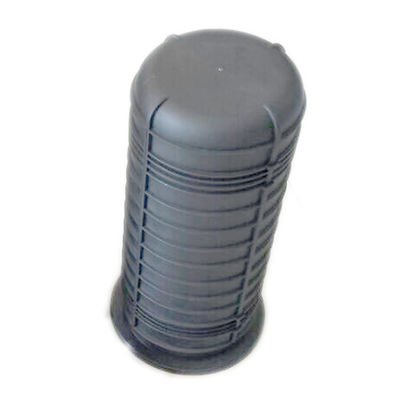

Vỏ bọc quang treo tường IP65 có bộ chia PLC

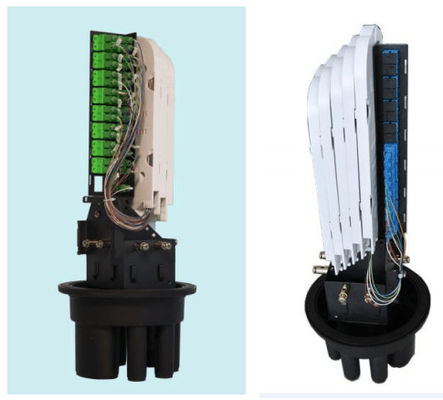

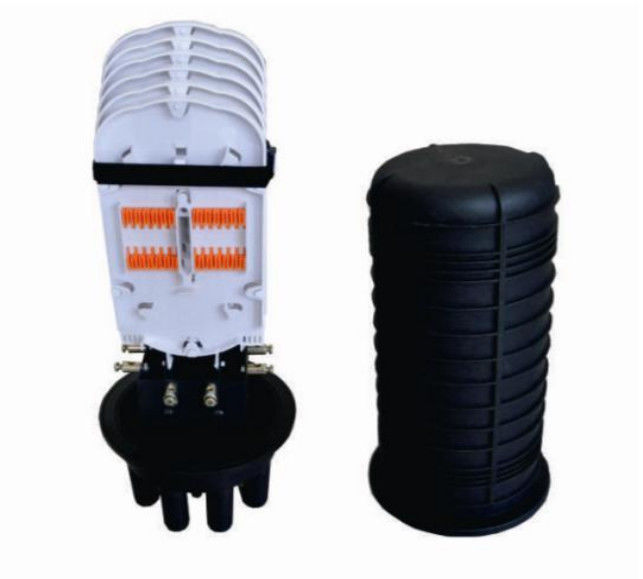

Hộp nối quang dạng vòm GJS-M7/RS với bộ chia PLC
MÔ TẢ
Ứng dụng
Một loại hộp nối dạng vòm, được sử dụng để kết nối trực tiếp trong quá trình truyền dẫn sợi quang, và cung cấp bảo vệ mối nối, với 6 lỗ cáp tròn nhỏ và 1 lỗ cáp lớn; niêm phong nhiệt bằng vỏ co nhiệt; có thể được sử dụng cho các ứng dụng trên không, trên cột, trên tường và chôn ngầm. Với hiệu suất bịt kín tốt, việc lắp đặt đơn giản và phạm vi ứng dụng rộng là lựa chọn tốt nhất để kết nối sợi quang.
Sản phẩm Đặc trưng
Tất cả các chỉ số chức năng đều tuân theo tiêu chuẩn YD 814.1-2004 quốc gia cho hộp phân phối.
Bốn cổng cáp vào và bốn cổng cáp ra; có 1 lỗ lớn và 6 lỗ tròn nhỏ, có thể vào và ra cáp quang Φ7~Φ22.
Thân hộp bên ngoài được làm bằng nhựa kỹ thuật cường độ cao, có các đặc điểm như trọng lượng nhẹ, độ bền cơ học cao, chống lão hóa, khả năng chống ăn mòn mạnh, chống sét và tuổi thọ cao.
Cấu trúc khay nối xếp chồng và thiết bị nối đất cách điện độc lập giúp cấu hình lõi sợi quang, mở rộng và nối đất cáp linh hoạt, thuận tiện và an toàn.
Khay nối được trang bị các khe nối và giá đỡ bộ chia PLC, có thể được cấu hình bất cứ lúc nào theo nhu cầu kết nối đường dây trực tiếp hoặc đường dây nhánh.
Kỹ thuật Chỉ số
Bán kính cong của sợi: ≥40mm
Mất thêm đĩa quang: ≤ 0.01dB
Phạm vi nhiệt độ: - 40°C ~ + 65°C
Chống áp lực ngang: ≥2000N / 10 cm
Khả năng chống va đập: ≥20N.m
Cấp độ bảo vệ: IP65
THÔNG SỐ KỸ THUẬT SẢN PHẨM
| Loại | GJS-M7/RS |
| Kích thước (mm) | ￠230 * 320/440 |
| Đường kính cáp (mm) | ￠7～￠22 |
| Lối vào cáp | 4 vào và 4 ra |
| Dung lượng khay nối | 24 (lõi đơn) |
| Số lượng khay nối tối đa | 6 |
| Dung lượng tối đa | 144 (lõi đơn) |
| Kích thước thùng carton bên ngoài (mm) |
540*485*465/4pcs |
DANH SÁCH ĐÓNG GÓI
| Thân hộp | 1 bộ |
| Đầu nối cột | 2 chiếc |
| Ống co nhiệt (nhỏ) | 6 chiếc |
| Ống co nhiệt (hình bầu dục) | 1 chiếc |
| Ống nối (L=40mm) | tùy theo loại |
| Dây nối đất (L=120mm) | 1 chiếc |
| Thẻ nhánh | 1 chiếc |
| Giấy thiếc | 2 chiếc |
| Khóa vòng ống bằng thép không gỉ | 8 chiếc |
-
