Khung phân phối quang ODF ngoài trời 144 cổng FTTX
| Model:: | wall mount odf | Application:: | FTTX, FTTH odf |
| Dimension:: | 1U,2U,3U,4U | Supply adaptors: | SC/LC/ST/FC |
| color:: | white , black ,grey | Capacity of Cores: | 72 96 144 cores |
| High Light: | Khung phân phối quang ODF ngoài trời,ODF ngoài trời 144 cổng,Khung phân phối quang FTTX |
||

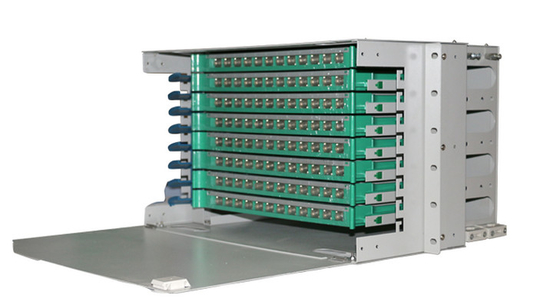

FTTX 144 Port Outdoor ODF Optical Distribution Frame
Công suất lớn 72 96 144 cổng ngoài trời ODF sợi quang / chính phân phối khung patch panel
Lời giới thiệu
Hộp đầu cuối sợi quang có thể được áp dụng trong kết nối chi nhánh của kết thúc sợi, hoạt động như hộp phân phối, cấu trúc tiêu chuẩn, lắp đặt kệ, có sẵn để lắp đặt FC,SC,ST,Bộ chuyển đổi LC.
Đặc điểm cấu trúc
l Tất cả các chỉ số bất động sản đều phù hợp với Tiêu chuẩn YD/T925/1997 của quốc gia.
I Cơ thể sử dụng tấm thép cán lạnh có sức bám sát mạnh mẽ, nghệ thuật và bền.
L Thiết kế đặc biệt của 1-2 cáp đầu vào và đầu ra sợi 1-24 lõi đảm bảo tính linh hoạt.
l Cáp đầu vào được niêm phong với chống dầu NBR để tăng sự linh hoạt. Người dùng có thể chọn để đâm vào và ra.
l Bàn trượt nấu chảy sợi chồng chéo và đơn vị đất cách nhiệt riêng biệt làm cho việc sắp xếp các lõi, mở rộng dung lượng và dây cáp đất linh hoạt, thuận tiện và an toàn.
Thông số kỹ thuật
Kích thước bên ngoài: (chiều dài × chiều rộng × chiều cao) 430x300x1U/2U
Khoảng bán kính cuộn sợi quang: ≥40mm
Mất thêm đĩa sợi: không có
Chiều dài sợi còn lại trong khay:≥1,6m
Công suất sợi: 48 lõi
Nhiệt độ làm việc: - 400C ~ + 600C
Kháng áp bên: 500N
Chống va chạm:750N

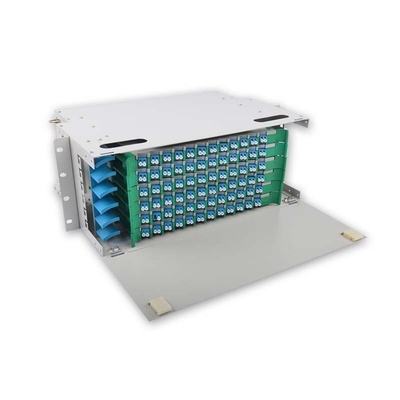

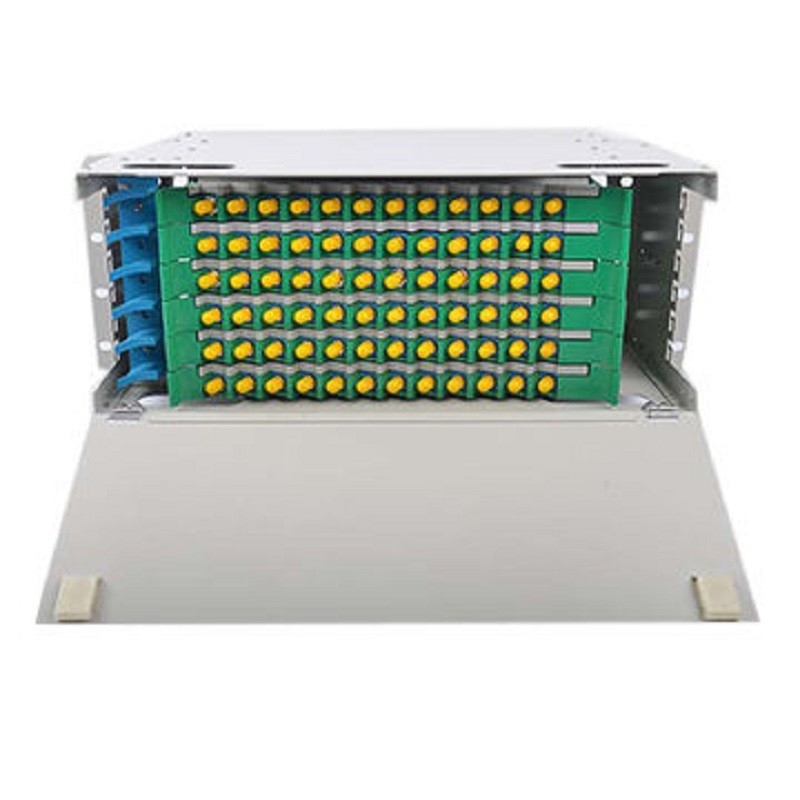

Khung phân phối sợi quang gắn trên kệ
| Mô hình | Số lượng lõi | Chiều cao | Kích thước ((cm) | Trọng lượng ((kg) |
| ODF-R144 | 144 | 7U | 49x30.5x31.15 | 17.1 |
| ODF-R96 | 96 | 5U | 49x30.5x22.25 | 11 |
| ODF-R72 | 72 | 4U | 49x30.5x17.8 | 9 |
| ODF-R48 | 48 | 3U | 49x30.5x13.35 | 7 |
| ODF-R36 | 36 | 2U | 49x30.5x8.9 | 5.7 |
| ODF-R24 | 24 | 2U | 49x30.5x8.9 | 4.6 |
-
8Reliable manufacturer,reassuring,experienced!
-
LMeet the standard of Telcordia GR-1435-CORE compliant.
-
MThe Product portfolio have been upgraded,Production lead time had been optimized,more flexible.
