Bộ ghép kênh WDM CWDM DWDM
| Model No.: | CWDM/DWDM OADM, 4, 8,16CH | Wavelength:: | 1270~1610nm |
| Material:: | ABS Box or LGX Box or 1U(2U)Rackmount | Type:: | Mux or Demux |
| Polarization dependent loss:: | ent loss: ≤0.2dB | Size:: | 1U 19 inch |
| High Light: | Bộ ghép kênh WDM CWDM DWDM,Bộ tách kênh WDM CWDM DWDM,Mux WDM CWDM DWDM |
||

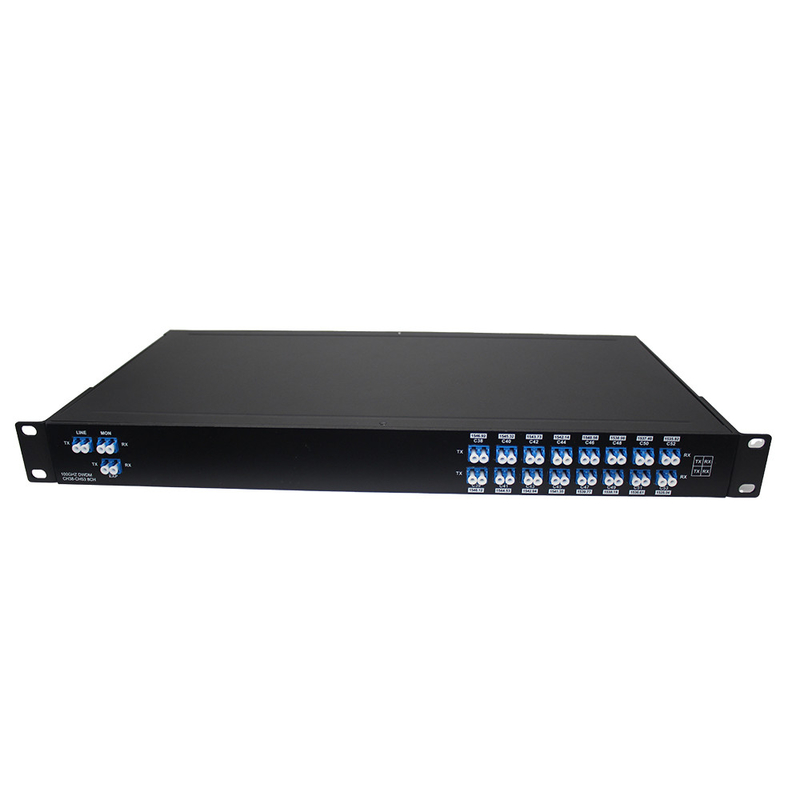

4 8 16 18 kênh WDM CWDM DWDM Mux Demux Module, 1U Rack Mount CWDM Multiplexer FWDM Splitter
CY COM đa phân vùng bước sóng thô (CWDM Mux / Demux) sử dụng công nghệ lớp phủ phim mỏng và thiết kế độc quyền của bao bì quang học vi mô liên kết kim loại phi luồng.Nó cung cấp tổn thất chèn thấp, cách ly kênh cao, băng tần thông rộng, độ nhạy nhiệt độ thấp và đường quang không có epoxy.
Đặc điểm
1. Mức mất tích chèn thấp
2. Phạm vi rộng
3. Phòng cách ly kênh cao
4. Sự ổn định và đáng tin cậy cao
Ứng dụng
Mạng WDM
Hệ thống Add/Drop
Hệ thống quang sợi CATV
Métro/Mạng truy cập
Bộ khuếch đại sợi quang
Chi tiết:
| Parameter | 1,2,4,8 kênh | ||||||||
| Mux | DeMux | ||||||||
| Độ dài sóng kênh ((nm) | 1270~1610 | ||||||||
| Khoảng cách kênh (nm) | 20 | ||||||||
| Phạm vi truyền kênh cho các kênh cwdm (nm) | ± 6.5 | ||||||||
| Mất tích nhập (dB) | ≤1.6 | ||||||||
| Mux/DeMux cặp Insertion Loss Uniformity ((dB) | ≤2.0 | ||||||||
| Kênh Ripple (dB) | 0.3 | ||||||||
| Cách hóa ((dB) | Gần nhau | >30 | |||||||
| Không liền kề | >40 | ||||||||
| Mức độ nhạy cảm nhiệt độ (dB/°C) | <0.005 | ||||||||
| Độ dài sóng Nhiệt độ thay đổi ((nm/°C) | <0.002 | ||||||||
| Mất phụ thuộc phân cực ((dB) | <0.1 | ||||||||
| Chế độ phân cực Phân tán (PS) | <0.1 | ||||||||
| Chỉ thị (dB) | >50 | ||||||||
| Mất lợi nhuận ((dB) | >45 | ||||||||
| Năng lượng xử lý tối đa ((mW) | 500 | ||||||||
| Nhiệt độ hoạt động ((°C) | -5~+75 | ||||||||
| Nhiệt độ lưu trữ (°C) | -40~85 | ||||||||
| Kích thước bao bì ((mm) | 19 1U Rack | ||||||||
| Tiêu chuẩn trên là cho thiết bị không có đầu nối | |||||||||
Thông tin đặt hàng:
| Configurati trên |
Kênh không. | Kênh | Mùi lợn Loại |
Sợi chiều dài |
Kích thước ((mm) | |||
| M=Mux D=Demux |
01=1 kênh 04=4 kênh 08=8 kênh 16=16 kênh N=N kênh ...... |
27=1270nm 47=1470nm 49=1490nm ...... 61=1610nm SS = đặc biệt... |
0=250um 1=900um 2=2,0mm 3=3,0mm |
1=1m 2=1,5m 3=những thứ khác |
1= L100 x W80 xH10 2=L140xW100xH15 3=19 1U Rack |
|||
2 kênh OADM 1U sợi kép
λ1 = 1470, λ2 = 1490
-
