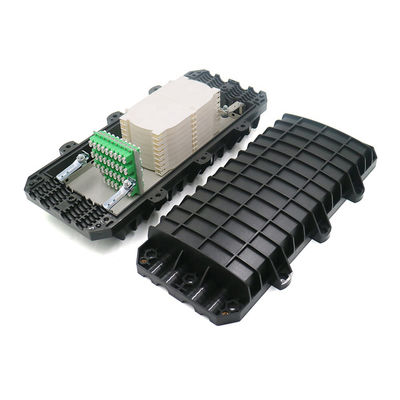

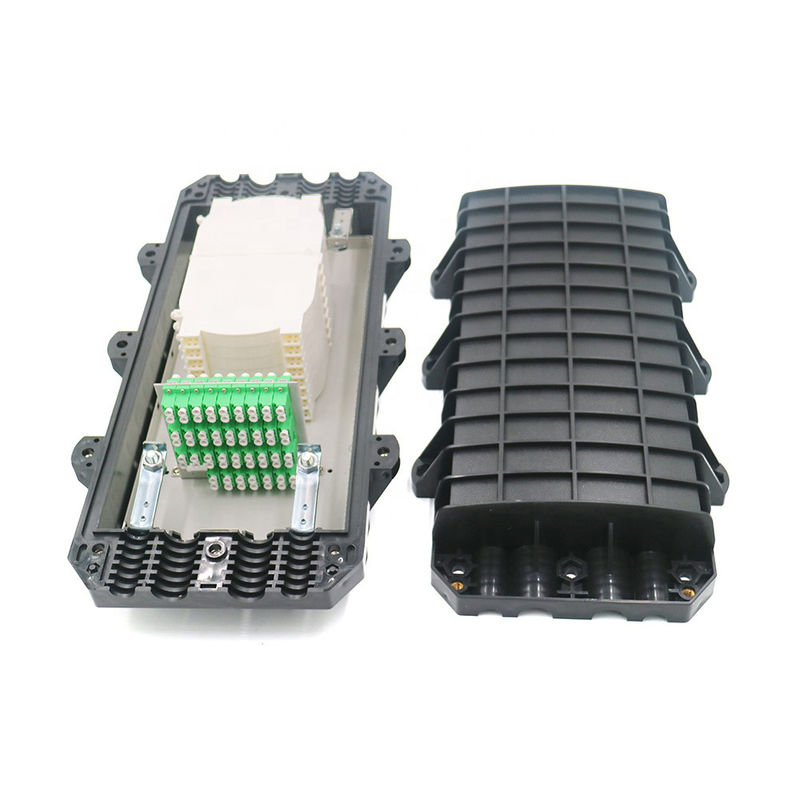

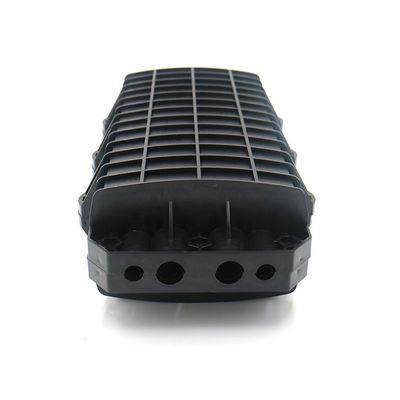

1X16 SC Simplex LC Duplex Fiber Optic Joint Enclosure
| Splitter: | 2pc of 1*16 | Dimension: | 465 x250x240mm |
| Type: | Racks & Enclosure | Adapter: | SC Simplex and LC Duplex |
| Capacity of splice tray: | 24 Core | Max qty of splice tray: | 8 |
| Max capacity: | 192 fibers | Material: | ABS |
| High Light: | 1X16 Lớp kết nối sợi quang,Lớp vỏ sợi quang ABS,1X16 SC Simplex Joint Enclosure |
||
Vỏ nối quang 1X16 SC Simplex LC Duplex
Hộp nối cáp quang thẳng hàng 192 Core LC APC Hộp nối cáp quang GJS(04)7C
Tính năng:
* Thân vỏ được làm từ nhựa kỹ thuật cường độ cao nhập khẩu (ABS) và tạo hình bằng khuôn nhựa dưới áp suất cao. Nó có hình dạng chữ NHẬT một NỬA, với những ưu điểm là trọng lượng nhẹ hơn, cường độ cơ học cao, chống ăn mòn, chống sét và tuổi thọ dài.
* Thân được bịt kín bằng cao su silicon, lối vào cáp sử dụng khối silicon, bịt kín đáng tin cậy, dễ mở và bảo trì.
* 4 vào 4 ra, dung lượng tối đa 192core (sợi đơn)
* Vòng lặp cáp tùy chọn (Φ7,Φ14,Φ20) cho phép người dùng chọn đường kính ngoài khác nhau theo điều kiện thực tế, Nó tăng cường độ tin cậy của lối vào cáp được bịt kín.
* Khay nóng chảy sợi chồng lên nhau và bộ phận nối đất cách điện riêng biệt giúp việc bố trí các lõi, mở rộng dung lượng và cáp nối đất linh hoạt, thuận tiện và an toàn.
* Thành phần kim loại bên ngoài và bộ phận cố định được làm bằng thép không gỉ, do đó có thể được sử dụng nhiều lần trong các môi trường khác nhau.
* cố định thẻ ép cáp và cáp, cùng với lõi thép gia cường cáp. Nếu đường kính của cáp nhỏ hơn đường kính của vòng lặp cáp, trước tiên hãy buộc điểm cố định cáp bằng băng dính cho đến khi đường kính đủ, sau đó cố định nó.
* dẫn sợi vào khay nóng chảy và kết nối, cố định ống co nhiệt và ống nóng chảy nhiệt vào một trong các sợi kết nối. Sau khi làm nóng chảy và kết nối sợi, di chuyển ống co nhiệt và ống nóng chảy nhiệt và cố định thanh lõi gia cường bằng thép không gỉ (hoặc thạch anh), đảm bảo điểm kết nối nằm ở giữa ống vỏ. Đun nóng ống để làm cho hai thành một. Đặt mối nối được bảo vệ vào khay đặt sợi. (một khay có thể đặt 24 lõi)
* đặt sợi còn lại trong khay nóng chảy và kết nối đều, và cố định sợi quấn bằng dây nylon. Sử dụng các khay từ
bên dưới lên. Sau khi tất cả các sợi đã được kết nối, đậy lớp trên cùng và cố định nó.
* định vị nó và sử dụng dây nối đất theo kế hoạch dự án.
* bịt kín bộ phận giữ cáp gần lối vào của mối nối và mối nối của các vòng cáp bằng băng bịt kín. Và đóng
các lối vào không sử dụng bằng phích cắm, với các bộ phận lõm lộ ra của phích cắm được bịt kín bằng băng. Sau đó đặt các dải bịt kín vào rãnh bịt kín ở hai bên của vỏ và bôi mỡ vào phần lõm của lối vào của thân giữa hai phần của vỏ. Sau đó đóng hai phần của vỏ và siết chặt bằng bu lông thép không gỉ. Các bu lông phải được vặn chặt với lực cân bằng.
* theo yêu cầu đặt, định vị và cố định dụng cụ treo.
|
Mô hình
|
SP-GJS-(04)7C
|
|
Kích thước bên ngoài
|
465 × 250× 240mm
|
|
Cân nặng
|
4.7kg
|
|
bán kính uốn sợi quang
|
≥40mm
|
|
tổn thất thêm của khay sợi
|
≤0.01dB
|
|
chiều dài sợi còn lại trong khay
|
≥1.6m
|
|
dung lượng sợi (đơn)
|
192 lõi
|
|
nhiệt độ làm việc
|
- 40℃ ~ + 70℃
|
|
khả năng chịu áp lực ngang
|
≥2000N / 10cm
|
|
khả năng chống va đập
|
≥20N.m
|
-
